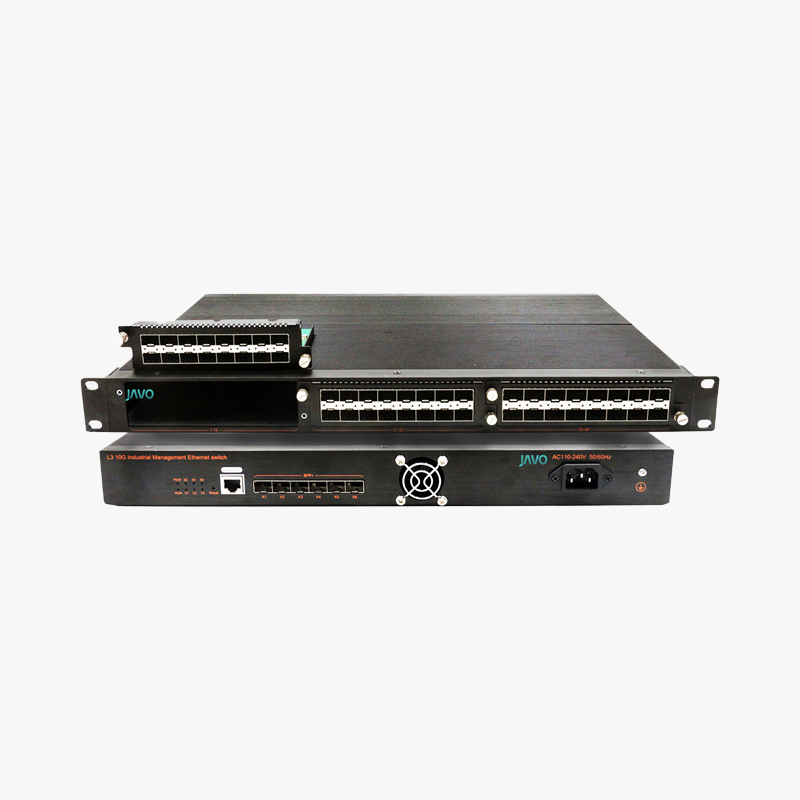

产品简介
一款千万兆混合三层交换机，采用模块化结构设计，支持机框与板卡多种组合方式，网络规划配置更加轻松和灵活。机框提供6个万兆SFP+光口，3个16千兆光（6万兆千兆48光）。丰富的接口数量、千万兆混合的带宽，具有高性能高速率传输大量视频、语音和数据的能力，能满足大规模工业网络的应用需求。
产品规格
技术参数 | |
产品名称 | 工业级（JV品牌）三层网管万兆板卡式工业交换机6万兆光千兆48光 |
产品型号 | JV-S3X160GST6-M-SFP |
产品描述 | 6万兆光千兆48光-SFP |
端口描述 | 48个千兆SFP光口+6个万兆SFP |
网络协议 | IEEE802.3 10BASE-T；IEEE802.3i 10Base-T；IEEE802.3u；100Base-TX/FX； IEEE802.3ab 1000Base-T；IEEE802.3z 1000Base-X；IEEE802.3x；IEEE802.3af; IEEE802.3at;802.3az |
RJ45端口 | 10/100/1000M自动侦测，全/半双工MDI/MDI-X自适应 支持端口休眠 |
光纤端口 | 6Port/10G/SFP、1000BaseFX端口（SFP插槽） |
交换机属性 | 应用层级：3层 背板总带宽：4.8Tbps MAC 表： 32K VLAN：≥4K 包缓冲区：16Mbits 转发性能：≥252Mpps 延迟时间：<5μs 优先级队列：8 VLAN ID范围：1 ~ 4096 组播主数：512 交换方式：存储-转发 包转发率：1624Mpps |
防护等级 | IP40 |
LED 指标 | 电源指示灯：PWR 接口指示灯：电口、光口（Link/ACT） |
电源 | 输入电压： AC：90～240V/50～60Hz |
其他规格 | |
工作环境 | 工作温度：-40～85 °C（-40～185 °F） 储存温度 : -40～85 °C（-40～185 °F） 相对湿度 : 5%～95%(无凝露） |
管理与维护 | 支持Console，WEB管理方式 支持SNMP v1/v2/v3 |
冗余技术 | 支持ERPS环网技术，自愈时间<20m 支持STP/RSTP/MSTP |
组播技术 | 支持IGMP v1/v2/v3、IGMP snooping 支持GMRP、支持静态组播 支持 MLD V1/V2 Snooping 组播 |
交换功能 | 支持端口限速 支持端口汇聚 支持端口流控 支持端口隔离 支持端口安全 支持端口VLAN、IEEE 802.1Q VLAN 支持广播、未知单播风暴控制 支持IPv4、IPv6静态路由、支持动态ARP、支持 ND、支持 DNS Client |
行业标准 | EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD)：±8kV接触放电，±15kV空气放电 IEC(EN)61000-4-3(RS)：10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT)：电源线:±4kV；数据线：±2kV IEC(EN)61000-4-5(Surge)：电源线:±4kV CM/±2kV DM；数据线：±2kV IEC(EN)61000-4-6(射频传导)：3V(10kHz～150kHz)，10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导)：30V cont. 300V，1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 Freefall：IEC 60068-2-32 Vibration：IEC 60068-2-6 |
机械属性 | 外壳：金属材质 安装：机架式安装 尺寸：442 x 325 x 44mm（长 x 宽 x 高） 重量：6Kg |
平均无故障时间 | 300,000 小时 |
质保 | 5年 |
连接示意图
订购信息
JV-S3X016GST6-M6-SFP
型号 | 类型 | 千兆 | 万兆 | |
RJ45 | SFP | SFP+ | ||
JV-S3X160GST6-M-SFP | 整机 | 最大48 | 最大48 | 6 |
JV-S0GST6-M6-SFP | 机框 | / | / | 6 |
JV-S016G-ZK | 板卡 | 16 | 0 | / |
JV-S160G-SFP-ZK | 板卡 | 0 | 16 | / |
JV-S88GS-SFP-Zk | 板卡 | 8 | 8 | / |
