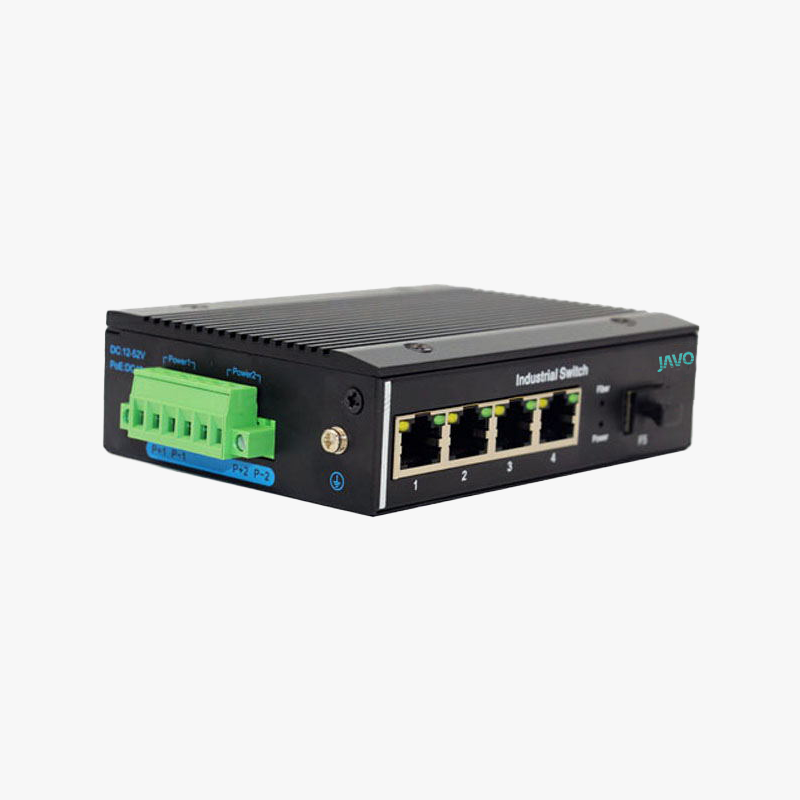

产品简介
4路千兆电口+1路千兆FX光口工业级以太网交换机，产品符合FCC、CE、ROHS标准。此款工业交换机具有-40℃～85℃的工作温度，具有超强的坚固度能适应各种严苛环境，也可以非常方便的安置在空间紧凑的控制箱中。导轨的安装特性、宽温操作及拥有IP40防护等级的外壳及LED指示灯，使之成为一个即插即用的工业级设备，为用户的以太网设备联网提供可靠、便捷的解决方案。
产品规格
技术参数 | |
产品名称 | 千兆1光4电SFP 非网管工业级交换机 |
产品型号 | JV-S14G-SFP |
产品描述 | 4路千兆电口+1路千兆FX光口工业级以太网交换机 |
端口描述 | 4个RJ45端口+1个光纤接口 |
网络协议 | IEEE802.3 10BASE-T；IEEE802.3i 10Base-T；IEEE802.3u；100Base-TX/FX； IEEE802.3ab 1000Base-T；IEEE802.3z 1000Base-X；IEEE802.3x；IEEE802.3af；IEEE802.3a； |
RJ45端口 | 10/100M/1000M自动侦测诊断，全/半双工MDI/MDI-X自适应 |
光纤端口 | 1000BaseFX端口（SC/FC/ST/SFP可选） |
交换机属性 | 应用层级：二层 背板总带宽：20Gbps 整机包转发率 ：14.132Mpps MAC 表： 2K 包缓冲区：1M 延迟时间：<3μs 交换方式：存储-转发 功耗：<3W |
防护等级 | IP40 |
LED 指标 | 电源指示灯：PWR 接口指示灯：电口、光口（Link/ACT） |
电源 | 输入电压：DC12~52V 接入端子：凤凰端子 支持内置过流4.0A保护 支持反接保护 |
其他规格 | |
工作环境 | 工作温度：-40～85 °C（-40～185 °F） 储存温度 : -40～85 °C（-40～185 °F） 相对湿度 : 5%～95%(无凝露） |
行业标准 | EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD)：±8kV接触放电，±15kV空气放电 IEC(EN)61000-4-3(RS)：10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT)：电源线:±4kV；数据线：±2kV IEC(EN)61000-4-5(Surge)：电源线:±4kV CM/±2kV DM；数据线：±2kV IEC(EN)61000-4-6(射频传导)：3V(10kHz～150kHz)，10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导)：30V cont. 300V，1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 Freefall：IEC 60068-2-32 Vibration：IEC 60068-2-6 |
机械属性 | 外壳：全铝合金材质 安装：DIN 卡轨式，壁挂式安装 重量：0.36Kg 尺寸：107.5 x 74 x 30mm（长 x 宽 x 高) |
平均无故障时间 | 300,000 小时 |
质保 | 5年 |

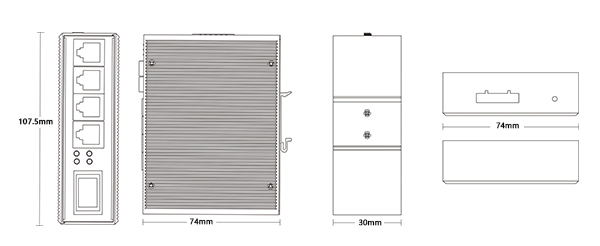

安装尺寸（单位：mm）

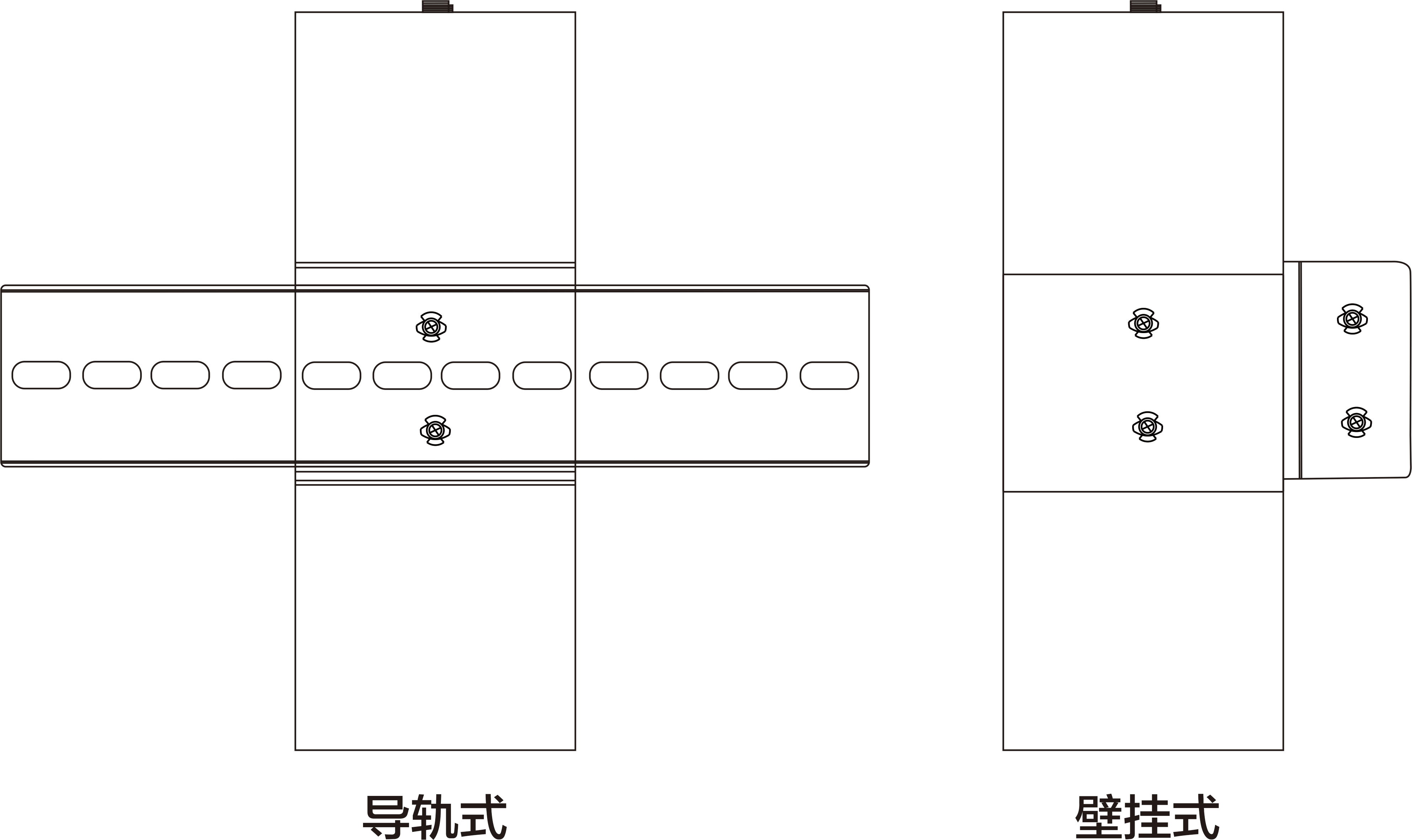

安装方式

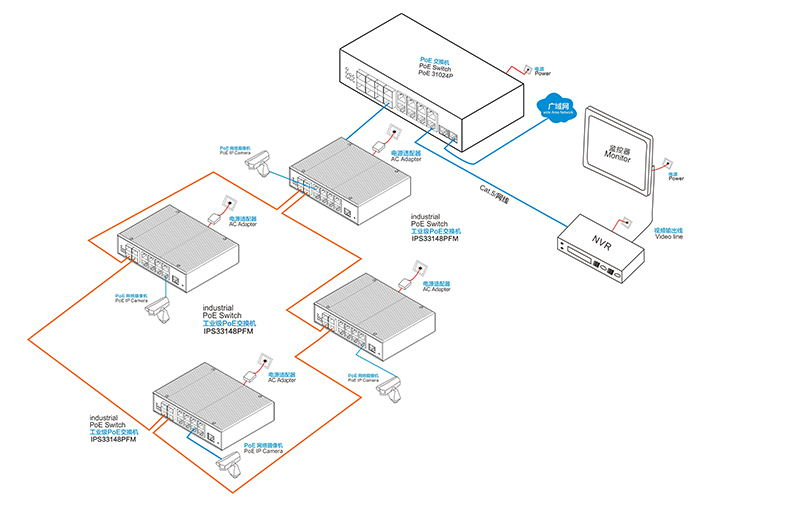

连接示意图
订购信息
型号 | 描述 |
JV-S14G-SFP | 1个千兆光+4个千兆电、SFP接口 |
JV-S14G-SC2 | 1个千兆光+4个千兆电、SC接口、多模双纤、2公里、导轨式，可带PoE功能 |
JV-S14G-SC20 | 1个千兆光+4个千兆电、SC接口、单模双纤、20公里、导轨式，可带PoE功能 |
JV-S14G-SC20A/B | 1个千兆光+4个千兆电、SC接口、单模单纤、20公里、导轨式，可带PoE功能 |
JV-S14G-FC2 | 1个千兆光+4个千兆电、FC接口、多模双纤、2公里、导轨式，可带PoE功能 |
JV-S14G-FC20 | 1个千兆光+4个千兆电、FC接口、单模单纤、20公里、导轨式，可带PoE功能 |
JV-S14G-FC20A/B | 1个千兆光+4个千兆电、FC接口、单模单纤、20公里、导轨式，可带PoE功能 |
JV-S14G-ST2 | 1个千兆光+4个千兆电、ST接口、多模双纤、2公里、导轨式，可带PoE功能 |
JV-S14G-ST20 | 1个千兆光+4个千兆电、ST接口、单模单纤、20公里、导轨式，可带PoE功能 |
JV-S14G-ST20/A/B | 1个千兆光+4个千兆电、ST接口、单模单纤、20公里、导轨式，可带PoE功能 |
