产品简介
JV-C5000 系列工业数据采集器，专门针对工业应用现场开发的数据联网装置，其强劲的硬件配置和内嵌丰富的工业协议，为实现数据采集、协议转换、实时控制、智能应用等多种业务应用提供算力支撑。支持多路 DTU/管理机/二次开发裸机。
配套的工程开发工具TnBuild和远程连接TnView，让设备的配置及部署更加灵活、方便。
产品规格
| 项目 | 参数 |
| 硬件特性 | • 32-bit Arm9处理器，主频 300Mhz • RAM:128M • Flash:512M NAND Flash(可SD卡扩展) |
| 复位 | • reset 复位按键：短按重启，长按恢复出厂设置 |
| 网络参数 | • 以太网口：2 个； • 网络速率：10/100Mbps 自适应，支持auto MDI/MDIX • 端口保护：15KV ESD，2.5KV 电磁隔离保护 • 支持 IPv4 和 IPv6 协议 |
| 4G参数（可选） | • 频段：GSM B3/8，CDMA1X CDMA EVDO，WCDMA B1，TD-SCDMA B34/39，LTE FDD B1/3，LTE TDD B38/39/40/41 • (U)SIM卡接口：3V/1.8V • 天线接口：５０ΩSMA 天线连接头 • PWR：上电电源灯常亮、系统启动后指变成闪烁。 • RUN：4G 在运行就会闪烁； • TX&RX：串口收发指示灯； |
| 串口参数 | • 串行RS232/485接口：4 路 • 串口隔离保护，内置终端电阻可设 • 接口定义：S+( RS485 A)、S-( RS485 B) 、GND • 串口速率：1200bps~115200bps • 流量控制：无流控、XON/XOFF • 校验位：None、Even、Odd、Space、 Mark • 数据位：5、6、7、8 • 停止位：1、1.5、2 • 串口保护：15KV ESD 保护，2.5KV 光电隔离保护 • 串口工作模式：TCP Client、TCP Server、UDP • 虚拟串口：xport 虚拟串口、支持 32 位和 64 位系统； • 串口并发：多路串口可以同时全双工工作，互补影响，并且可工作在不同的串口参数下 • 支持 DTU 模式：支持心跳设置 • 透传&定制协议：默认透传，可选定制转发协议； |
| 环境适应度 | • 存储温度：-40℃~85℃ • 存储湿度：5~95%，无冷凝 • 工作温度： -40℃~85℃ • 启动温度：低温-40℃， 高温 85℃ |
| 支持协议库 | • CDT91 • DLT645 1997 版本 • DLT645 2007 版本 • DNP3 • IEC61850 • IEC60870_5_101 • IEC60870_5_102 • IEC60870_5_103 • IEC60870_5_104 • ModbusRTU • ModbusTCP • ModbusASCII • OPC_XML_DA • SNMP • PLC_AB_DF1 • PLC_AB_ETH • PLC_AB_LOGIX_CIP • PLC_FUJI_SPH2000 • PLC_GE_ETHERNET • PLC_MITSUBISHI_FX • PLC_MITSUBISHI_Q_TCP • PLC_OMRON_HOSTLINK • PLC_SIEMENS_S7_200_PPI • PLC_SIEMENS_S7_200_TCP • PLC_SIEMENS_S7_300_TCP • PLC_SIEMENS_S7_400_TCP • PLC_SIEMENS_S7_1200_TCP • PLC_SIEMENS_S7_1500_TCP • PLC_SIEMENS_S7_SMART • BACNET_MSTP • BACNET_BIP • BA_CJT1882004 • 环保规约 • OPC • 住建部能耗规约 |
| 管理方式 | • SSH、SCP |
| 电源输入及接口定义 | • DC12~48V，5W • V+：正端/G：负端 |
| 电源 | • DC8V~48V，2W |
| 应用场合 | 物联网等相关行业 |

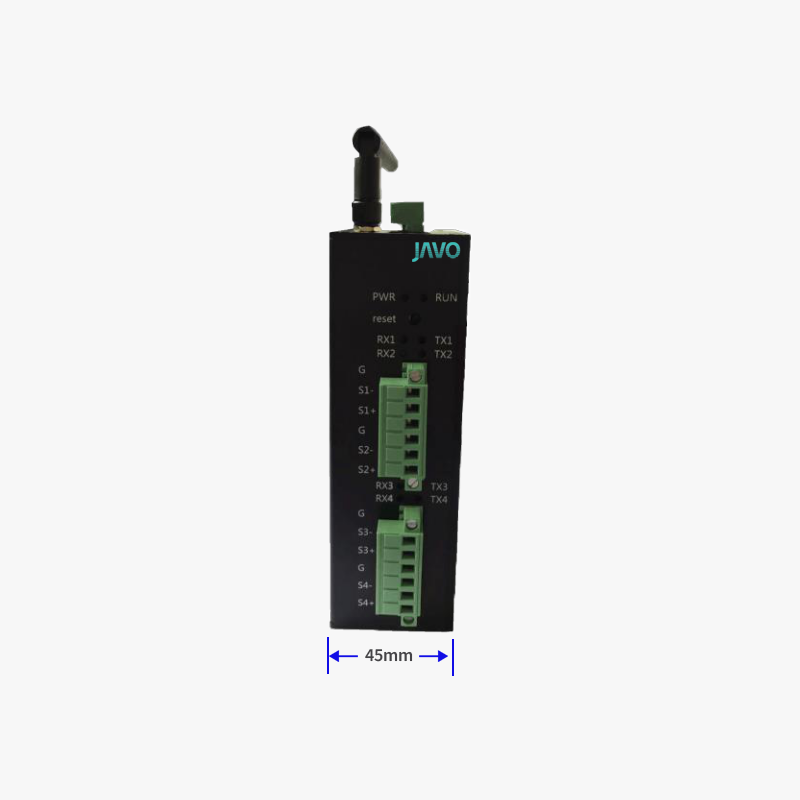

产品尺寸 | 140mmx90mmx45mm |
产品选型
| 产品型号 | 产品描述 |
| JV-C5304 | 两网口、4G、4 路 RS485 串口 |
| JV-C5308 | 两网口、4G、8 路 RS485 串口 |
| JV-C5504 | 两网口、4G、4 路RS232/485串口 |
| JV-C5508 | 两网口、4G、8 路RS232/485串口 |
